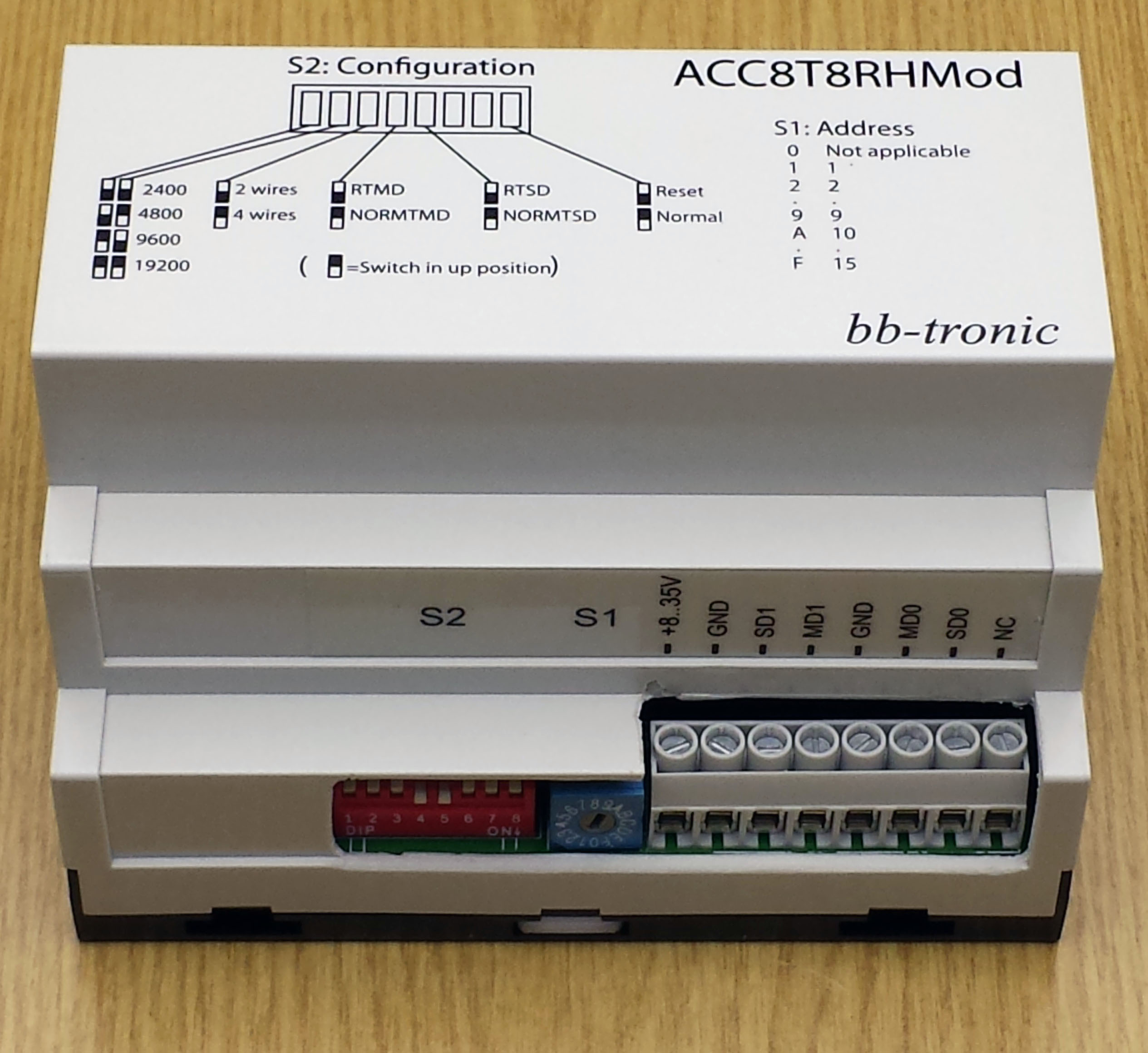

Centrale de mesure de températures et d'humidités

pour MODBUS





 Dimensions: 107mm x 90mm x 70mm

Prévu pour rail DIN et tableau électrique



Description générale de l’appareil

L'ACC8T8RHMod est un dispositif permettant de mesurer jusqu'à 8 températures  (dont la plage de mesure et la précision dépendent du modèle choisi) et 8 humidités relatives dont la plage de mesure s'étend de 0% à 100%, mesurées à l'aide de sondes digitales déportées sur une distance allant de 0 à plus de 100 mètres sans perte de précision.



L'ACC8T8RHMod est interfaçable en Modbus.



La mesure couplée de la température et de l'humidité

La mesure de la température et de l'humidité se font grâce à des sondes digitales qui communiquent avec l'ACC8T8RHMod. La particularité d'une sonde digitale est qu'elle est insensible aux connexions et aux longueurs de fil. Sa précision n'est dépendante ni des connexions ni de la longueur du câble qui la relie à l'appareil.

Les sondes d'humidité sont livrables en boîtier plastique (gaine thermo-rétractable). Ces sondes ne peuvent pas être étanches puisque la partie humidité doit être en contact avec l'air.



La mesure de la température seule

Dans le cas d'utilisation de sondes de température, seule la mesure de température sera disponible.

La mesure de la température se fait grâce à une sonde digitale qui communique avec l'ACC8T8RHMod. La particularité d'une sonde digitale est qu'elle est insensible aux connexions et aux longueurs de fil. Sa précision n'est dépendante ni des connexions ni de la longueur du câble qui la relie à l'appareil.



Toutes les sondes de température et d'humidité du programme sont utilisables avec l'ACC8T8RHMod.

Les sondes se connectent à l'ACC8T8RHMod par un connecteur à vis.



Partie Modbus

Vitesse de communication 2400 bauds à 19200 bauds

Adresse 1 à 15

2 fils ou 4 fils avec ou sans résistances de terminaison

Dialogue RTU ou ASCII (sélection automatique)

Commande reconnue: commande 03 (lecture de registre(s))

Allocation des registres pour la commande 03:

Numéro de Registre (décimal)

Contenu

          0

Température sonde 1 en dixième de degré

          1

Humidité sonde 1 en %RH

          2

Status sonde 1

     LSB : status partie température:

          0: sonde OK

          1: sonde court-circuitée

          2: pas de sonde

          3: erreur de crc lors de la lecture de la température

          4: condition de reset

          5: erreur de crc lors du code d'identification de la sonde

     MSB : status partie humidité:

          0: sonde OK

          1: sonde court-circuitée

          2: pas de sonde

          3: erreur de crc lors de la lecture de l'humidité

          5: erreur de crc lors du code d'identification de la sonde

          3

Température sonde 2 en dixième de degré

          4

Humidité sonde 2 en %RH

          5

Status sonde 2

     LSB : status partie température:

          0: sonde OK

          1: sonde court-circuitée

          2: pas de sonde

          3: erreur de crc lors de la lecture de la température

          4: condition de reset

          5: erreur de crc lors du code d'identification de la sonde

     MSB : status partie humidité:

          0: sonde OK

          1: sonde court-circuitée

          2: pas de sonde

          3: erreur de crc lors de la lecture de l'humidité

          5: erreur de crc lors du code d'identification de la sonde

     ...      ...

          21

Température sonde 8 en dixième de degré

          22

Humidité sonde 8 en %RH

          23

Status sonde 8

     LSB : status partie température:

          0: sonde OK

          1: sonde court-circuitée

          2: pas de sonde

          3: erreur de crc lors de la lecture de la température

          4: condition de reset

          5: erreur de crc lors du code d'identification de la sonde

     MSB : status partie humidité:

          0: sonde OK

          1: sonde court-circuitée

          2: pas de sonde

          3: erreur de crc lors de la lecture de l'humidité

          5: erreur de crc lors du code d'identification de la sonde



L’alimentation

L'ACC8T8RHMod s’alimente simplement par une tension continue pouvant varier entre 8 et 35V par le connecteur d’alimentation prévu à cet effet.



Avantages

bulletSolution innovante pour la mesure de températures et d'humidités
bulletInterface Modbus
bulletFaible coût



Téléchargements

Fichier

Désignation du contenu du fichier







Prix

Description Référence

Prix

ACC8T8RHMod Modbus 8 Temp And Humidity Sensor E05042 nous contacter
Alimentation régulée 230VAC -> 24VDC/0.5A ESC-1.24.050S CHF 35.--
