SC2T1TRH
Remonter ACC8TMod ACC8T8RHMod SCTRH SC2T1TRH ACC4I6O6TRHMod ACC4I9O3TRHMod THS10 TS06-U





Remonter

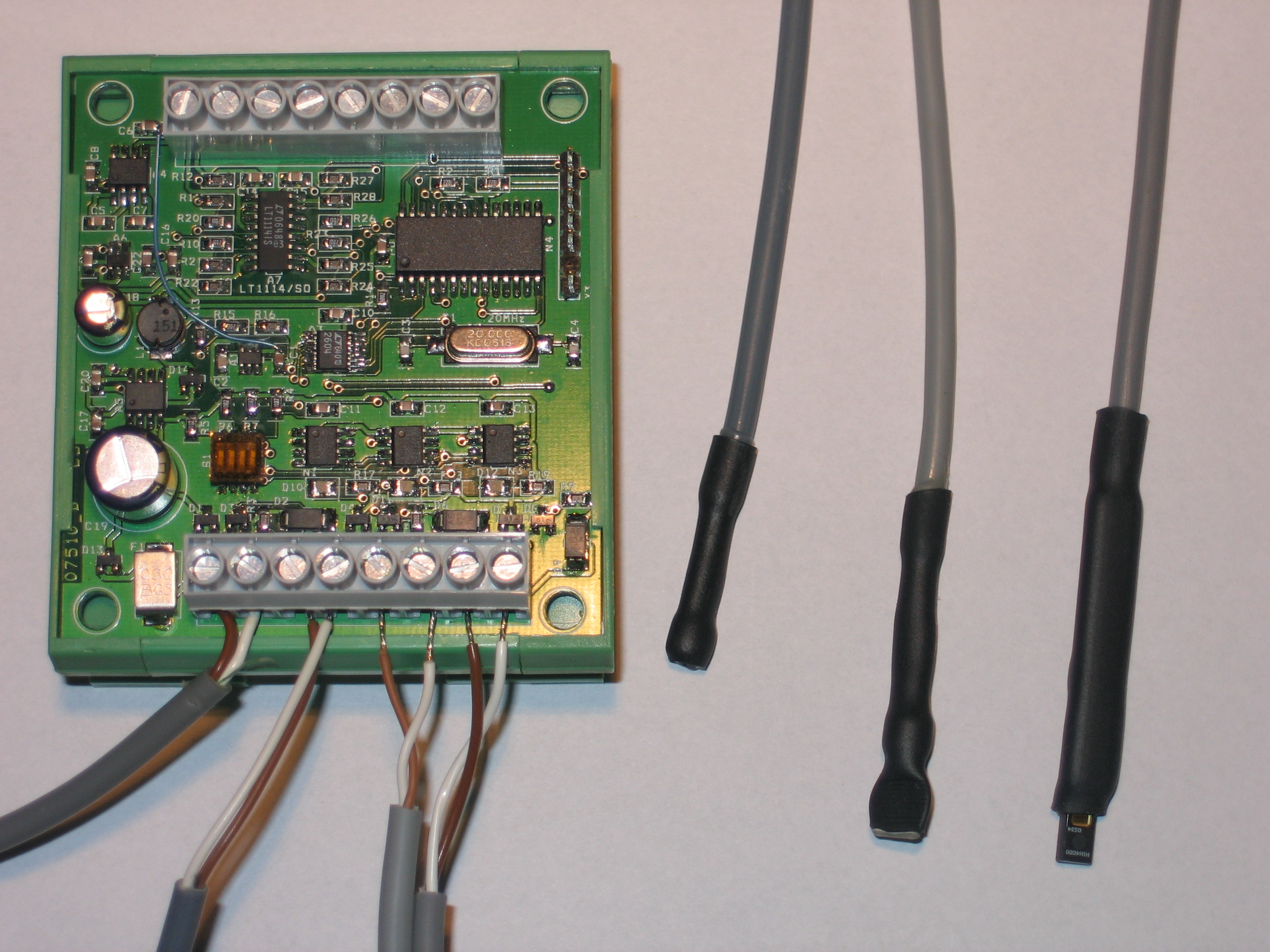

Conditionneur de signal pour 2 sondes de température et 1 sonde de température et d'humidité





 Dimensions: 67mm x 77mm x 40mm



Description générale de l’appareil

Le SC2T1TRH est un dispositif permettant de connecter  jusqu'à trois sondes de température et/ou d'humidité digitales déportées sur une distance allant de 0 à plus de 100 mètres sans perte de précision et d'obtenir leurs résultats sous forme analogique.

Les trois sondes peuvent être indifféremment des sondes de température ou des sondes de température et d'humidité.

Le SC2T1TRH fournit 4 sorties:

- une sortie proportionnelle à la température de la sonde T1,

- une sortie proportionnelle à la température de la sonde T2,

- une sortie proportionnelle à la température de la sonde TRH,

- une sortie proportionnelle à l'humidité de la sonde TRH



La mesure couplée de la température et de l'humidité

Les mesures de la température et de l'humidité se font grâce à des sondes digitales qui communiquent avec le SC2T1TRH. La particularité d'une sonde digitale est qu'elle est insensible aux connexions et aux longueurs de fil. Sa précision n'est dépendante ni des connexions ni de la longueur du câble qui la relie à l'appareil.

Les sondes sont livrables en boîtier plastique (gaine thermo-rétractable). Ces sondes ne peuvent pas être étanches puisque la partie humidité doit être en contact avec l'air.

Les sondes se connectent au SC2T1TRH par 2 des connecteurs à vis.



La mesure de la température seule

Dans le cas d'utilisation de sondes de température, seule la mesure de température sera disponible.

La mesure de la température se fait grâce à une sonde digitale qui communique avec le SC2T1TRH. La particularité d'une sonde digitale est qu'elle est insensible aux connexions et aux longueurs de fil. Sa précision n'est dépendante ni des connexions ni de la longueur du câble qui la relie à l'appareil.

Toutes les sondes de température du programme sont utilisables avec le SC2T1TRH.

La sonde se connecte au SC2T1TRH par 2 des connecteurs à vis.



Les tensions analogiques de sortie

Les gammes de sortie des différentes valeurs mesurées sont configurables à l'aide de 4 dil switchs comme suit:

S1 S2 S3 S4 Gamme
OFF OFF OFF OFF 10mV/°C (0°C=0V) & 10mV/%RH (0%RH=0V)
OFF OFF OFF ON 20mV/°C (0°C=0V) & 20mV/%RH (0%RH=0V)
OFF OFF ON OFF 40mV/°C (0°C=0V) & 40mV/%RH (0%RH=0V)
OFF OFF ON ON 80mV/°C (0°C=0V) & 80mV/%RH (0%RH=0V)
OFF ON OFF OFF 0 à 5V 25mV/°C (0°C=1V5) & 50mV/%RH (0%RH=0V)
OFF ON OFF ON

Spécial: restriction de température 0 à 100°C

 (au-dessous de 0°C la sortie est à 0V,

  au dessus de 100°C, la sortie est à 5V)

0 à 5V 50mV/°C (0°C=0V) & 50mV/%RH (0%RH=0V)


ON OFF OFF OFF 0 à 10V 50mV/°C (0°C=3V) & 100mV/%RH (0%RH=0V)
ON OFF OFF ON

Spécial: restriction de température 0 à 100°C

 (au-dessous de 0°C la sortie est à 0V,

  au dessus de 100°C, la sortie est à 10V)

0 à 10V 100mV/°C (0°C=0V) & 100mV/%RH (0%RH=0V)




Toutes les possibilités non listées dans ce tableau renvoient à la première possibilité:

10mV/°C (0°C=0V) & 10mV/%RH (0%RH=0V)



D'autres possibilités sont encore disponibles pour des demandes particulières



La précision des tensions analogiques

Les convertisseurs utilisés dans le SC2T1TRH pour la conversion des mesures en tensions continues ayant plus de bits que ceux des capteurs, la précision des mesures est intégralement conservée.



L’alimentation

Le SC2T1TRH s’alimente simplement par une tension continue pouvant varier entre 8 et 35V par le connecteur prévu à cet effet.



Boîtier

Le SC2T1TRH est prévu pour être monté sur un rail DIN. De manière à garder les coûts les plus bas possibles, ce n'est pas un boîtier qui est prévu mais un simple support.



Avantages

bulletSolution innovante pour la mesure de température et / ou d'humidité
bulletAucune configuration nécessaire, immédiatement prêt à fonctionner
bulletFaible coût



Téléchargements

Fichier

Désignation du contenu du fichier

Prospectus

Prospectus du SC2T1TRH en format pdf





Prix

Description Référence

Prix

SC2T1TRH Conditionneur de signal pour 2 sondes de température et 1 sonde de température et/ou d'humidité E07511 nous contacter
Alimentation régulée 230VAC -> 24VDC/0.5A ESC-1.24.050S CHF 35.--
