SoFHMULC

Gestion d'un capteur solaire à circulation de fluide

Dispositif ayant la même fonctionnalité que le SFHMU mais un effort particulier a été réalisé sur le prix.

Dispositif équipé de 2 sondes de température digitales déportables sur plus de 100m

permettant de mesurer la température du capteur et du chauffe-eau.

2 Relais commandables (delta T, gel et/ou surchauffe)

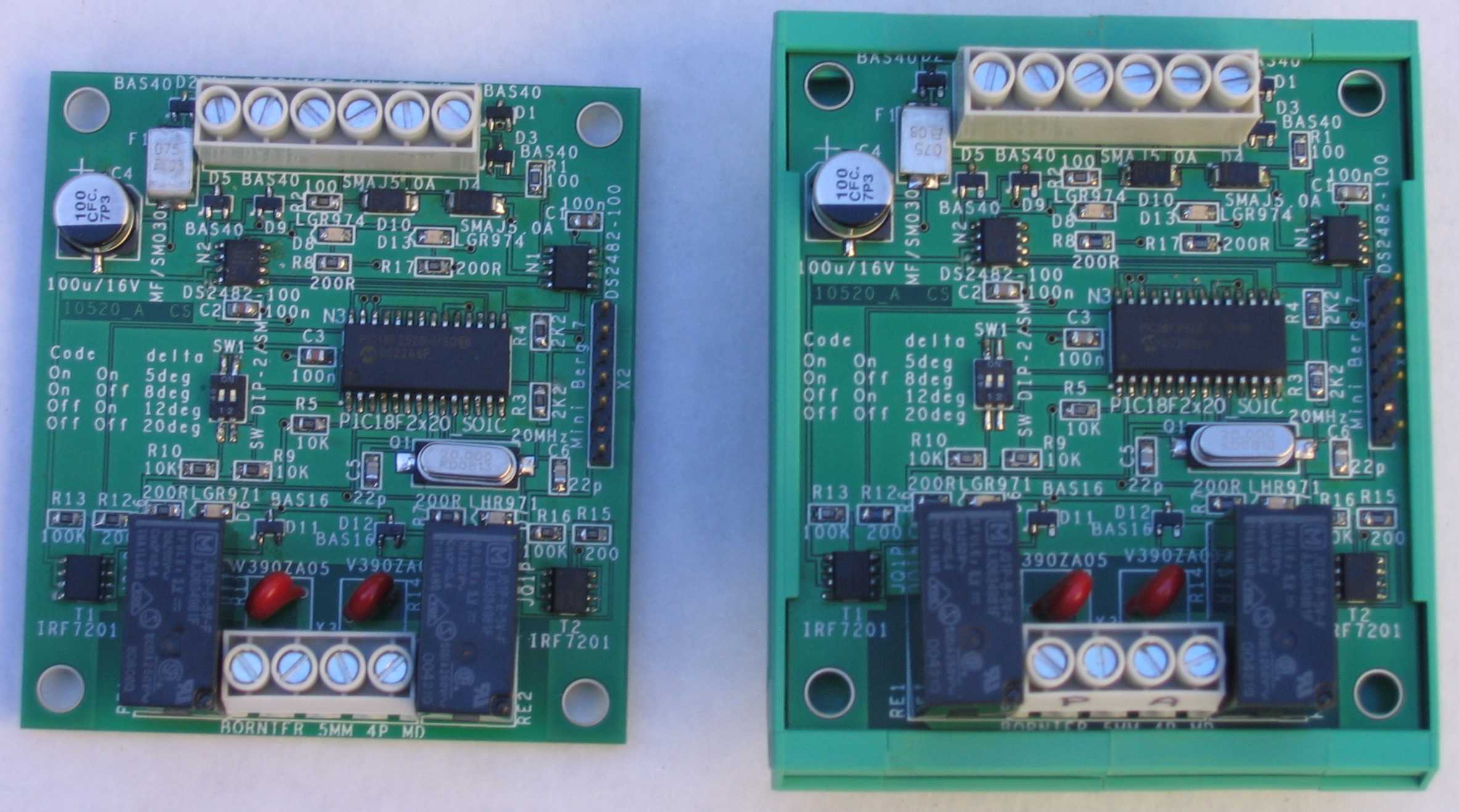

Dimensions: 65mm x 72mm x 20mm pour la version circuit imprimé

Dimensions: 68mm x 82mm x 43mm pour la version rail DIN

Description générale de l’appareil

Le SoFHMULC est un dispositif permettant la gestion d'une installation de chauffage de l'eau à l'aide de capteurs solaires.

Une sonde de température est placée dans le capteur solaire, une autre sonde de température est placée dans le chauffe-eau.

L'appareil gère 2 relais:

1) Un relais de commande de pompe. Ce relais est actionné lorsque la différence de température entre l'eau du capteur solaire et l'eau du chauffe-eau atteint une valeur définie réglable par menu.

2) Un relais d'alarme de gel sévère ou de surchauffe. Ce relais est actionné lorsque la température de l'eau du capteur est en dessous de -20°C ou lorsque la température de l'eau du capteur est en dessus de 120°C.

Le SoFHMULC est une adaptation faible coût du SoFHMU. Tout a été entrepris pour garder le coût aussi bas que possible:

	Alimentation par du 5V DC (on a tous des anciens chargeurs de téléphone portable qui n'attendent que de servir)
	Pas de boîtier, ni d'affichage, ni de bouton.
	On peut le fixer simplement par 4 vis sur un support quelconque (mais isolant).
	On peut également l'insérer dans un support pour rail din.

Les mesures de températures

Les mesures de température se font grâce à des sondes digitales qui communiquent avec le SoFHMULC. La particularité d'une sonde digitale est qu'elle est insensible aux connexions et aux longueurs de fil. Sa précision n'est dépendante ni des connexions ni de la longueur du câble qui la relie à l'appareil.

Les sondes peuvent être déportées sur plus de 100m sans perte de précision.

Toutes les sondes de température du programme sont utilisables avec le SoFHMULC.

Quatre pôles du connecteur du SoFHMULC sont réservés pour la connexion des 2 sondes de températures.

Les relais de sorties

Le SoFHMULC possède 2 sorties à relais (230V/3A).

1) Le premier relais de sortie est la commande de la pompe de circulation de l'eau du circuit. Ce relais est actionné lorsque la différence de température entre l'eau du capteur solaire et l'eau du boiler atteint une valeur définie. La valeur de cette différence de température est réglable par un dip switch 2 positions (5°C, 8°C, 12°C, 20°C).

2) Le deuxième relais de sortie est l'alarme de gel sévère ou de surchauffe. Ce relais est actionné lorsque la température de l'eau du capteur est en dessous de -20°C ou lorsque la température de l'eau du capteur est en dessus de 120°C

Chaque sortie a :

	Un point commun
	Un point NO qui est relié au point commun lorsque la sortie est activée
	Un dispositif para-surtension (350V) entre NO et le point commun.

Les contacts des relais se retrouvent sur le connecteur du SoFHMULC.

L’alimentation

Le SoFHMULC s’alimente simplement en 5V DC. Deux pôles du connecteur sont réservés à cet effet.

Avantages

	Appareil compact
	Peu de configuration (seul le deltaT est ajustable par 2 switchs)

Téléchargements

Fichier	Contenu

Prix

Description	Référence	Prix
SoFHMULC	E10520	nous contacter
SoFHMULC avec support rail DIN	E10521	nous contacter
