Gestion d'une installation solaire à collecteurs thermiques
Appareil équipé de 3 sondes de température digitales déportables sur plus de 100m permettant de mesurer la température du collecteur, la température de la partie supérieure du chauffe-eau et la température de la partie inférieure du chauffe-eau. 4 Relais commandables (pompe, vanne 3 voies, gel et surchauffe) Configuration par un seul bouton

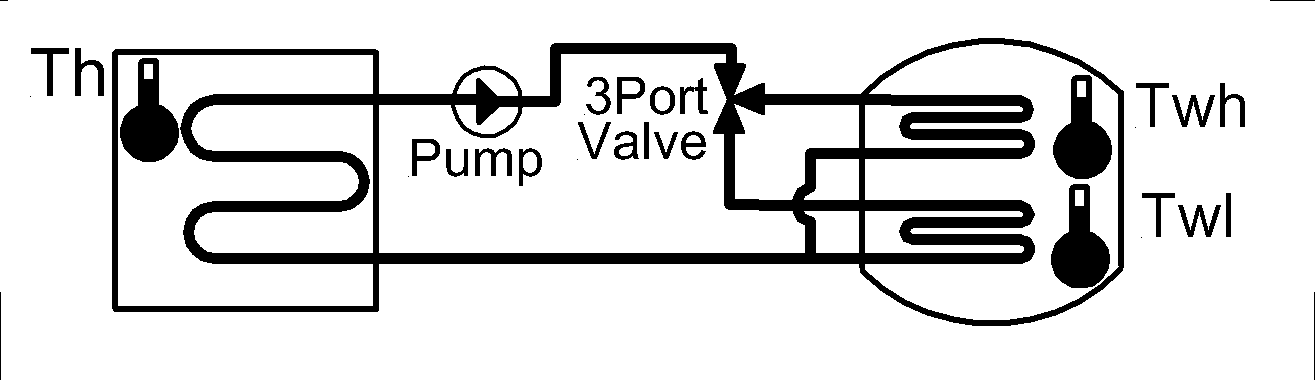

Dimensions: 107mm x 90mm x 70mm Prévu pour rail DIN et tableau électrique Description générale de l’appareilLe SoFHMU2E est un dispositif permettant la gestion d'une installation de chauffage de l'eau à l'aide de collecteurs solaires. Le SoFHMU2E est destiné à la gestion d'une installation utilisant un chauffe-eau équipé de 2 échangeurs de chaleur. Une sonde de température est placée dans le capteur solaire, une autre sonde de température est placée dans la partie supérieure du chauffe-eau et une troisième sonde de température est placée dans la partie inférieure du chauffe-eau . L'appareil gère 4 relais: 1) Un relais de commande de pompe. Ce relais est actionné lorsque la différence de température entre l'eau du capteur solaire et l'eau du chauffe-eau atteint une valeur définie réglable par menu. Une valeur limite de la température du chauffe-eau, réglable par menu arrête la pompe de circulation afin d'éviter la survenue de vapeur dans le circuit d'eau chaude. 2) Un relais de commande de la vanne 3 voies. Ce relais est actionné lorsque la température de l'eau de la partie supérieure du chauffe-eau est en dessus d'une valeur définie réglable par menu. 3) Un relais d'alarme de gel sévère. Ce relais est actionné lorsque la température de l'eau du capteur est en dessous d'une valeur définie réglable par menu. 4) Un relais d'alarme de surchauffe. Ce relais est actionné lorsque la température de l'eau du capteur est en dessus d'une valeur définie réglable par menu.
Les mesures de températuresLes mesures de température se font grâce à des sondes digitales qui communiquent avec le SoFHMU2E. La particularité d'une sonde digitale est qu'elle est insensible aux connexions et aux longueurs de fil. Sa précision n'est dépendante ni des connexions ni de la longueur du câble qui la relie à l'appareil. Les sondes peuvent être déportées sur plus de 100m sans perte de précision. Toutes les sondes de température du programme sont utilisables avec le SoFHMU2E. Six pôles du connecteur du SoFHMU2E sont réservés pour la connexion des 3 sondes de températures.
Les relais de sortiesLe SoFHMU2E possède 4 sorties à relais (230V/3A). 1) Le premier relais de sortie est la commande de la pompe de circulation de l'eau du circuit. Ce relais est actionné lorsque la différence de température entre l'eau du capteur solaire et l'eau du boiler atteint une valeur définie. La valeur de cette différence de température (par défaut 8°C) ainsi que l'hystérèse (par défaut ±2°C) sont réglables par menu. 2) Le deuxième relais de sortie est la commande de la vanne 3 voies. Ce relais est actionné lorsque la température de la partie supérieure du bchauffe-eau atteint une valeur définie. La valeur de cette température (par défaut 60°C) ainsi que l'hystérèse (par défaut ±2°C) sont réglables par menu. 3) Le troisième relais de sortie est l'alarme de gel sévère. Ce relais est actionné lorsque la température de l'eau du capteur est en dessous d'une valeur définie. Cette température (par défaut -18°C) ainsi que l'hystérèse (par défaut ±2°C) sont réglables par menu. 4 Le quatrième relais de sortie est l'alarme de surchauffe. Ce relais est actionné lorsque la température de l'eau du capteur est en dessus d'une valeur définie. Cette température (par défaut 110°C) ainsi que l'hystérèse (par défaut ±5°C) sont réglables par menu. Chaque sortie a :
La sortie vanne 3 voies a également le point NC ainsi qu'un ispositif para-surtension (350V) entre NC et le point commun. Les contacts des relais se retrouvent sur le connecteur du SoFHMU2E.
Les menusUne conception simple de menus à l'aide d'un seul bouton permet de paramétrer le SoFHMU. Les différents menus à disposition sont:
Le passage d'un menu à l'autre se fait à l'aide du bouton: a) rotation gauche: menu précédent ou diminution b) rotation droite: menu suivant ou augmentation c) pression sur le bouton <0,5s: OK d) pression sur le bouton >0,5s: ESC Le menu est automatiquement quitté après 45 secondes d'inactivité sur le bouton.
L'affichageLe SoFHMU2E est équipé d'un affichage de 2 lignes de 16 caractères affichant par défaut les 3 températures au dixième de degré Celsius (ces valeurs sont mises à jour chaque seconde) ainsi que les états des relais (0 ou 1 pour les relais d'alarme et de la vanne 3 voies ainsi qu'une indication de rotation ou non pour le relais de la pompe). Il affiche également les défauts des sondes (absence de sonde, court-circuit ou erreur de crc). Cet affichage s'éclaire durant 60s à l'enclenchement ou dès qu'on touche le bouton. Cet affichage reste éclairé durant une action sur les menus.
L’alimentation Le SoFHMU2E s’alimente simplement en DC, 8 à 35V. Deux pôles du connecteur sont réservés à cet effet.
Avantages
Téléchargements
Prix
Pour toute information complémentaire: info@pongo.info
|
|
