Dispositif complet de commande et de gestion de hammam
Le CuwinHammam permet
L'interface utilisateur est un écran tactile couleur 7 pouces ou 10 pouces, l'écran pouvant être étanche.
Le CuwinHammam a été développé pour commander et gérer une installation de hammam très complète mais il peut facilement s'adapter à des installation plus simples, il suffit pour cela de configurer les périphériques inexistants en mode OFF.
Constitution du CuwinHammam: Le CuwinHammam est constitué de 2 entités:
L'entité d'interface utilisateur peut se trouver à proximité immédiate du hammam ou sur un bureau de réception pour un centre de bien-être par exemple. A cet effet, chacune des 8 possibilités de commande de périphérique, à savoir: Chaufage bancs, Vapeur, Essence, Ventilation, Lumière, Couleur, Fontaine et Musique comportent:
Ce qui permet d'avoir une vue d'ensemble complète de l'état du hammam.
L'entité de commande se trouvera dans le boîtier électrique associé au hammam. La liaison entre les 2 entités est réalisée par une liaison rs485 4 fils (plus le 24V).
L'entité d'interface utilisateur envoie en permanence les commandes des relais. Pour des raisons de sécurité, si le boîtier de commande ne reçoit pas de commande pour les relais durant 5 secondes, tous les relais sont relâchés.
Une personnalisation de l'installation est possible.
Les modes de fonctionnement du CuwinHammam:
Le hammam peut être en 4 modes:

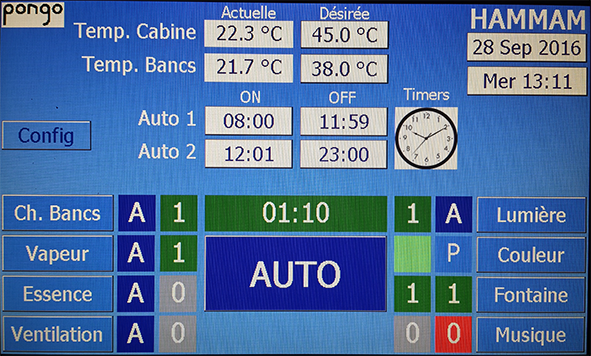

1) AUTO (enclenchement et déclenchement suivant les 2 intervalles de temps - parmi 6 - attribués à chaque jour de la semaine), Ce mode est le plus complet à disposition. L'écran en fonctionnement est le suivant:
Nous allons le détailler et traiter les autres par comparaison.
Température Cabine: 2 cases:
Température Bancs: 2 cases:
Si le chauffage bancs est OFF ou si la sonde de température des bancs n'est pas montée (pas de chauffage des bancs) la partie chauffage température des bancs est désactivée et l'affichage se modifie ainsi:
Case blanche donnant la date: Cette case donne la date courante. Elle peut être modifiée en appuyant sur cette case.
Case blanche donnant l'heure: Cette case donne l'heure courante. Elle peut être modifiée en appuyant sur cette case. L'adaptation heure d'hiver, heure d'été fait partie intégrante du système d'exploitation Windows CE6.

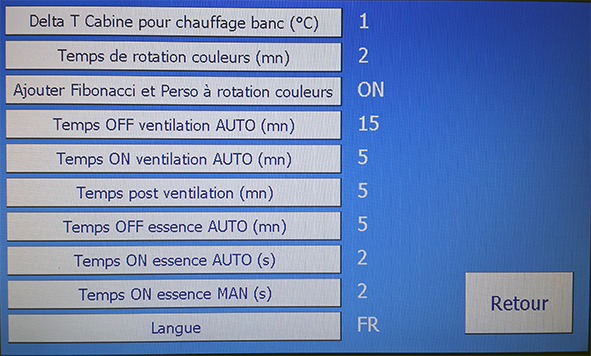

Bouton Config: Ce bouton permet de modifier la configuration de certains paramètres:
Tous ces paramètres sont automatiquement enregistrés (ainsi que d'autres) dans l'appareil et seront rechargés en cas de coupure de l'alimentation.

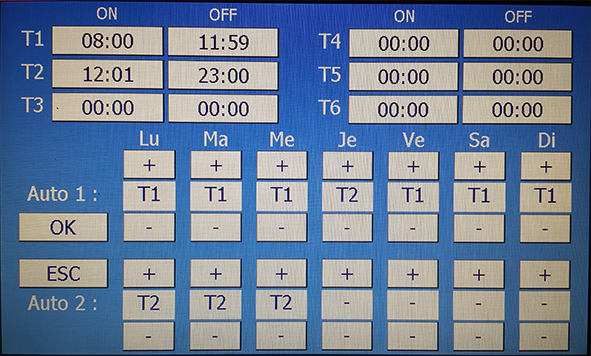

Cases blanches Auto 1 et Auto 2: Si des plages de temps ont été allouées au jour courant, elles apparaissent ici. Lorsque le temps actuel est dans une de ces plages de temps, le hammam est en fonction. Les plages de temps peuvent être définies et allouées en pressant sur l'image d'horloge:
On peut définir une plage de temps en appuyant soit sur la case ON, soit sur la case OFF de la plage en question puis définir la plage de temps et ensuite l'affecter au(x) jour(s) souhaités.
Bouton Ch. Bancs: Ce bouton gère le fonctionnement du chauffage des bancs. Il peut être:
Si le chauffage banc est effectivement enclenché (banc trop froid) la case suivante à droite affichera un 1 sur fond vert, sinon elle affichera un 0 sur fond gris. Le chauffage bancs ne fonctionne que si le hammam est en fonction et que si la température de la cabine est inférieure à la température désirée du banc.
Bouton Vapeur: Ce bouton gère le fonctionnement de la génération de vapeur. Il peut être:
Si la génération de vapeur est effectivement enclenchée (température cabine trop basse) la case suivante à droite affichera un 1 sur fond vert, sinon elle affichera un 0 sur fond gris. La génération de vapeur ne fonctionne que si le hammam est en fonction.
Bouton Essence: Ce bouton gère le fonctionnement de l'injection d'essence odoriférante. Il peut être:
Si l'injection d'essence est effectivement enclenchée la case suivante à droite affichera un 1 sur fond vert, sinon elle affichera un 0 sur fond gris. L'injection d'essence ne fonctionne que si le hammam est en fonction.
Bouton Ventilation: Ce bouton gère le fonctionnement de la ventilation. Il peut être:
Si la ventilation est effectivement enclenchée la case suivante à droite affichera un 1 sur fond vert, sinon elle affichera un 0 sur fond gris. La ventilation en mode auto fonctionne lorsque le hammam est en fonction et encore durant le temps de post ventilation défini dans la configuration.
Bouton Lumière: Ce bouton gère le fonctionnement de l'éclairage. Il peut être:
Si la lumière est effectivement enclenchée la case suivante à gauche affichera un 1 sur fond vert, sinon elle affichera un 0 sur fond gris. La lumière en mode Auto fonctionne lorsque le hammam est en fonction et encore durant le temps de post ventilation défini dans la configuration en générant un blanc intense ce qui indiquera qu'il est temps pour les utilisateurs de quitter le hammam.

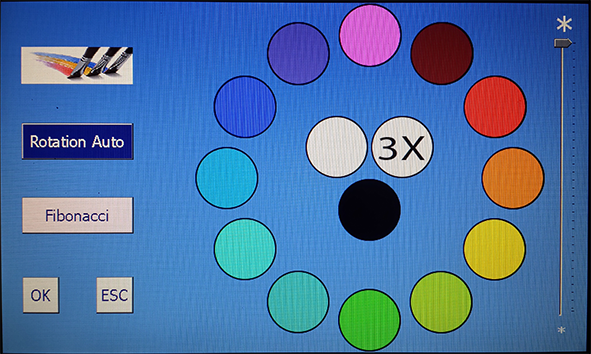

Bouton Couleur: Ce bouton gère la couleur de l'éclairage en association avec le bouton Lumière. En appuyant sur ce bouton, une fenêtre de choix du comportement des leds est affichée:
Celle-ci indique le choix actuel en faisant clignoter le bouton correspondant et nous permet de choisir la couleur de l'éclairage:

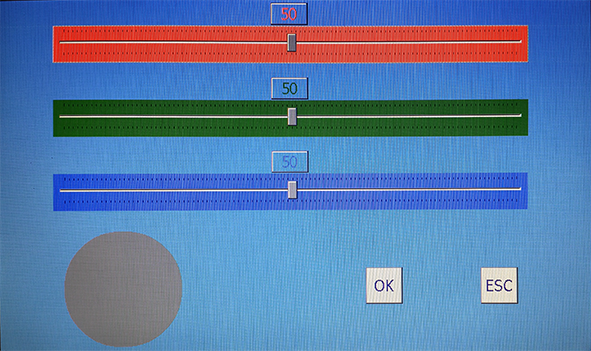

Cette fenêtre nous permet de définir notre propre couleur soit en déplaçant le curseur de chacune des couleur, soit en cliquant sur le bouton donnant le pourcentage de chacune des couleurs et en l'introduisant. Le rond en bas à gauche de l'écran donne la couleur générée qui est également directement générée dans le hammam. Dans ce cas la case immédiatement attenante au bouton affichera un P sur fond bleu foncé. La case immédiatement à la gauche de celle indiquant le choix de la couleur affichera la couleur réellement affichée, sauf pour Fibonacci où elle affichera également un Fib sur fond bleu foncé.
Bouton Fontaine: Ce bouton gère le fonctionnement de la fontaine. Il peut être:
Si la fontaine est effectivement enclenchée la case suivante à gauche affichera un 1 sur fond vert, sinon elle affichera un 0 sur fond gris. La fontaine en mode Auto ne fonctionne que lorsque le hammam est en fonction.
Bouton Musique: Ce bouton gère le fonctionnement de la musique. Il peut être:
Si la musique est effectivement enclenchée la case suivante à gauche affichera un 1 sur fond vert, sinon elle affichera un 0 sur fond gris. La musique en mode Auto ne fonctionne que lorsque le hammam est en fonction.
Bouton AUTO: Ce bouton, au centre en bas, gère le mode de fonctionnement du hammam. Le petit rectangle en dessus donne l'état réel du hammam.
En mode AUTO, le hammam ne fonctionne que si l'heure actuelle est dans une des plages horaires allouées à la journée en cours.

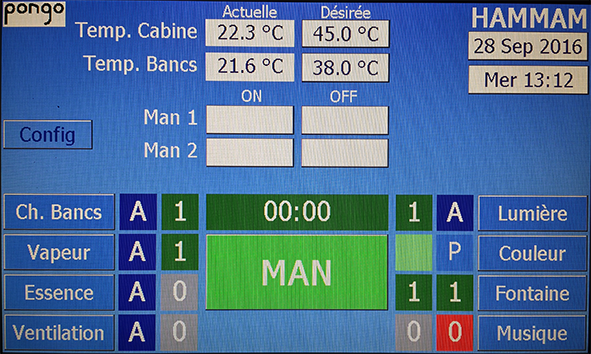

2) MAN (enclenchement et déclenchement manuel ou suivant les 2 intervalles de temps définissables): Ce mode est un peu plus limité que le mode AUTO. Le bouton de mode de fonctionnement du hammam affichera MAN sur fond vert clair. L'écran en fonctionnement est le suivant:
Dans le mode MAN, si aucun intervalle de temps n'est défini, le hammam se met en fonction dès que le mode MAN est sélectionné et reste en fonction tant qu'il n'est pas arrêté ou qu'il a été enclenché durant 12 heures. Si les intervalles de temps Man 1 et/ou Man 2 est (sont) défini(s) par une pression sur les cases blanches, le hammam ne s'enclenchera que si l'heure courante se trouve dans l'(les) intervalle(s) de temps défini(s). Tout le reste fonctionne comme pour le mode AUTO.
3) Remote (enclenchement et déclenchement à distance): Ce mode est simitlaire au mode MAN à part que l'enclenchement à lieu à distance en court-circuitant une entrée libre de potentiel (par exemple à l'aide d'un SMS envoyé à un OctoGSM). Le bouton de mode de fonctionnement du hammam affichera Remote sur fond vert clair. La fin du mode Remote survient lorsque le contact est relâché, à ce moment le hammam passe en mode OFF.
Dans le mode Remote, le hammam se met en fonction immédiatement dès que le contact est fermé et reste en fonction tant que le contact n'est pas relâché ou qu'il a été enclenché durant 12 heures. Tout le reste fonctionne comme pour le mode MAN.

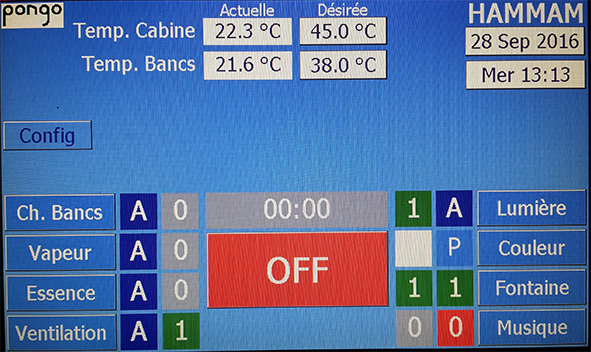

4) OFF (déclenchement): Dans le mode OFF, le hammam est arrêté. Le bouton de mode de fonctionnement du hammam affichera OFF sur fond rouge. L'écran en fonctionnement est le suivant:
Si le hammam entre en mode OFF après un fonctionnement, la lumière et la ventilation sont encore actives durant le temps de post ventilation défini dans la configuration.
Les Alarmes: 3 alarmes sont prévues:
Les 2 premières alarmes sont disponibles sur des contacts libres de potentiel ce qui permet de les transmettre, par exemple à l'aide d'un OctoGSM. Lors de la survenance d'une alarme, le hammam se retrouve en mode OFF, un message clignote sur l'écran et des bips retentissent. Il faut remédier au problème avant de pouvoir réutiliser le hammam:
Une personnalisation de l'installation est possible.
Avantages
Téléchargements
Prix
L'alimentation, les boîtiers, les caissons et les leds ne sont pas compris dans cette liste mais peuvent être fournis! Pour toute information complémentaire: info@pongo.info
|
|
