Minuterie triphasée
Le MinuTri est
un dispositif composé de deux entités permettant de
commander un dispositif triphasé. Ces deux entités sont reliées entre elles
par un câble de commande.
Originellement
développé en tant que dispositif de sécurité pour équiper les cuisinières
électriques des personnes atteintes de défauts de mémoire, ce dispositif est une
minuterie triphasée qui peut être utilisée dans une large gamme d'applications.
Les deux
entités sont:

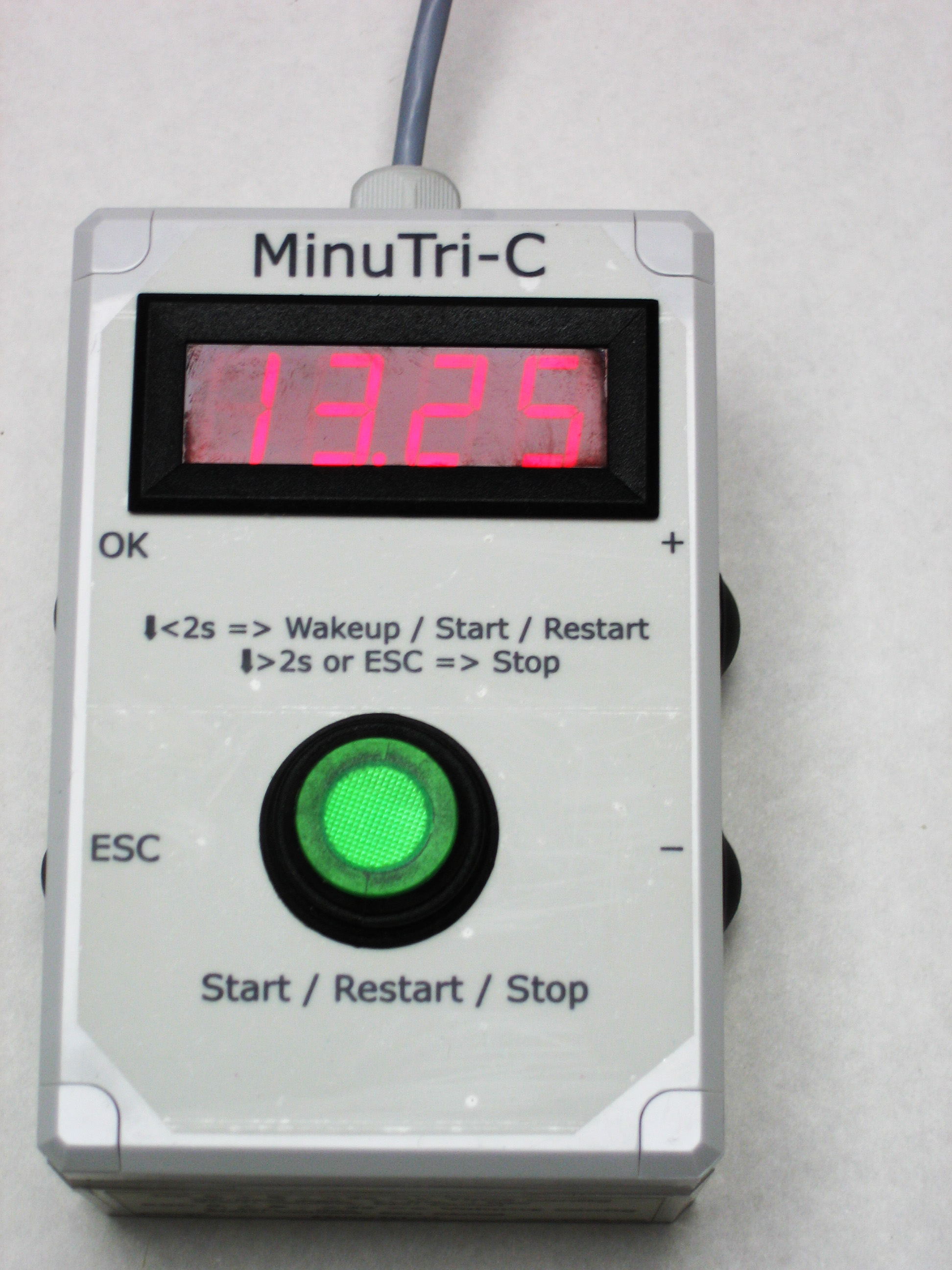

MinuTri-C:

 |
Cette
première entité est la partie commande du dispositif. |
|
Cette
entité est l'interface utilisateur. |
|
Le
MinuTri-C comprend:
 |
Un
grand affichage à leds offrant la possibilité d'une minuterie allant de
5 secondes à 59 minutes et 59 secondes. |
|
Cinq
boutons (+, -, OK, ESC et Start/Restart/Stop) pour les opérations
|
|
La
liaison avec le MinuTri-P. |
|
|
Une
pression sur le bouton Start/Restart/Stop réveille le MinuTri, active le relais et démarre le décomptage.
|
|
En
fonctionnement, l'affichage indique le temps restant. |
|
Durant la
dernière minute, les dizaines de minutes et les minutes clignotent.
|
|
A partir de
30 secondes avant la fin du temps programmé, des bips de plus en plus forts
se font entendre. |
|
Une
pression de moins de 2 secondes sur le bouton Start/Restart/Stop redémarre
le timer à la valeur pré-programmée.
|
|
Une
pression de plus de 2 secondes sur le bouton Start/Restart/Stop déclenche le
relais et repositionne le MinuTri-C en mode actif avec le temps pré-programmé
affiché et un chenillard sur les 4 points entre les caractères.
|
|
Au bout de
2 minutes, le MinuTri-C entre en mode économie d'énergie: l'affichage s'éteint et seul un
point clignote. |
|

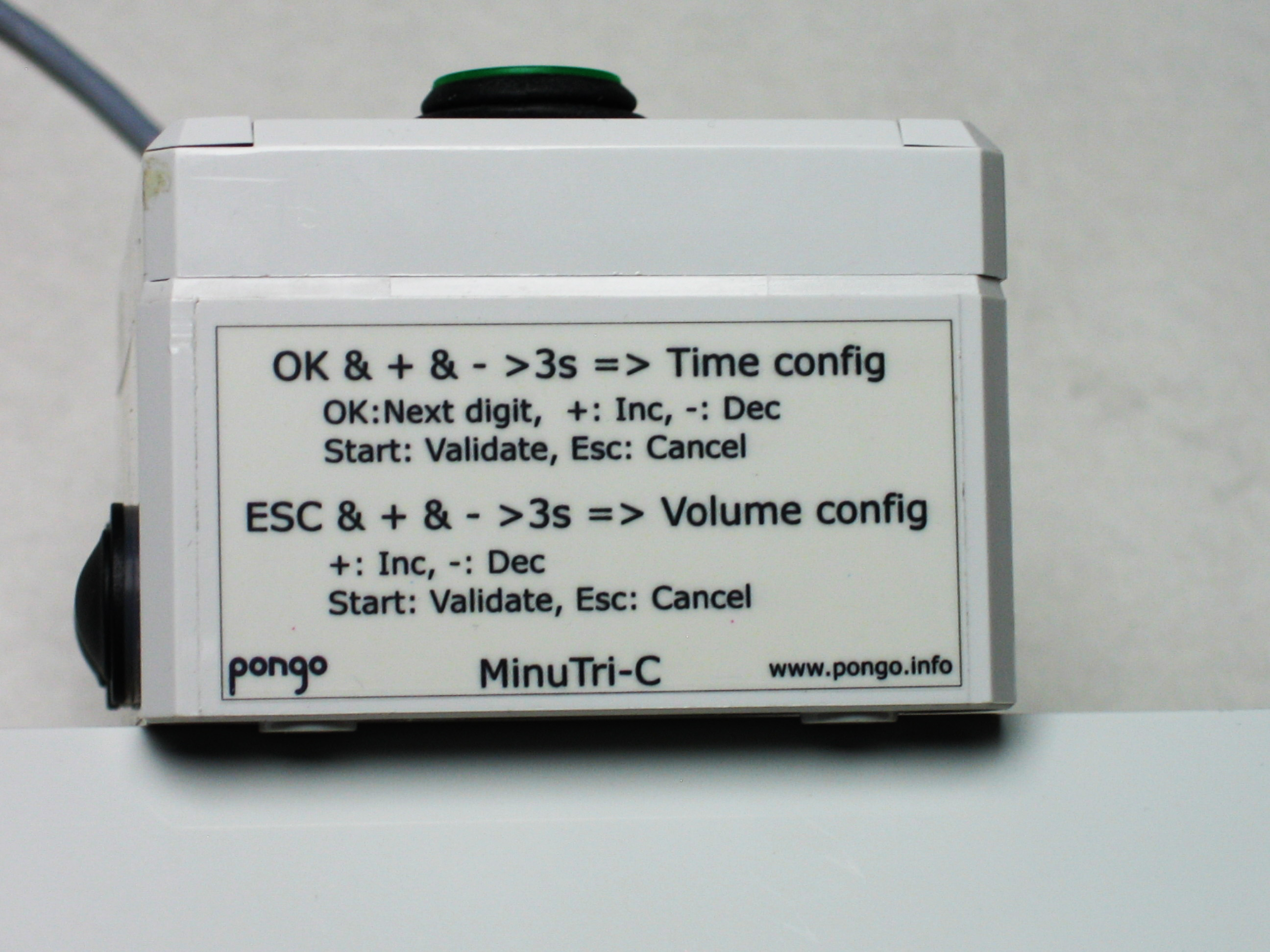

Une
pression de plus de 3 secondes simultanément sur les touches OK, + et -
permet de programmer le temps de la minuterie. |
|
Une
pression de plus de 3 secondes simultanément sur les touches ESC, + et -
permet de programmer le volume des bips. |
|
Des
indications exhaustives sur le boîtier permettent de se passer de mode
d'emploi. |
|
Dimensions
du boîtier: 120mm x 160mm x 91mm. |
|
Fixation
possible par vis.
|

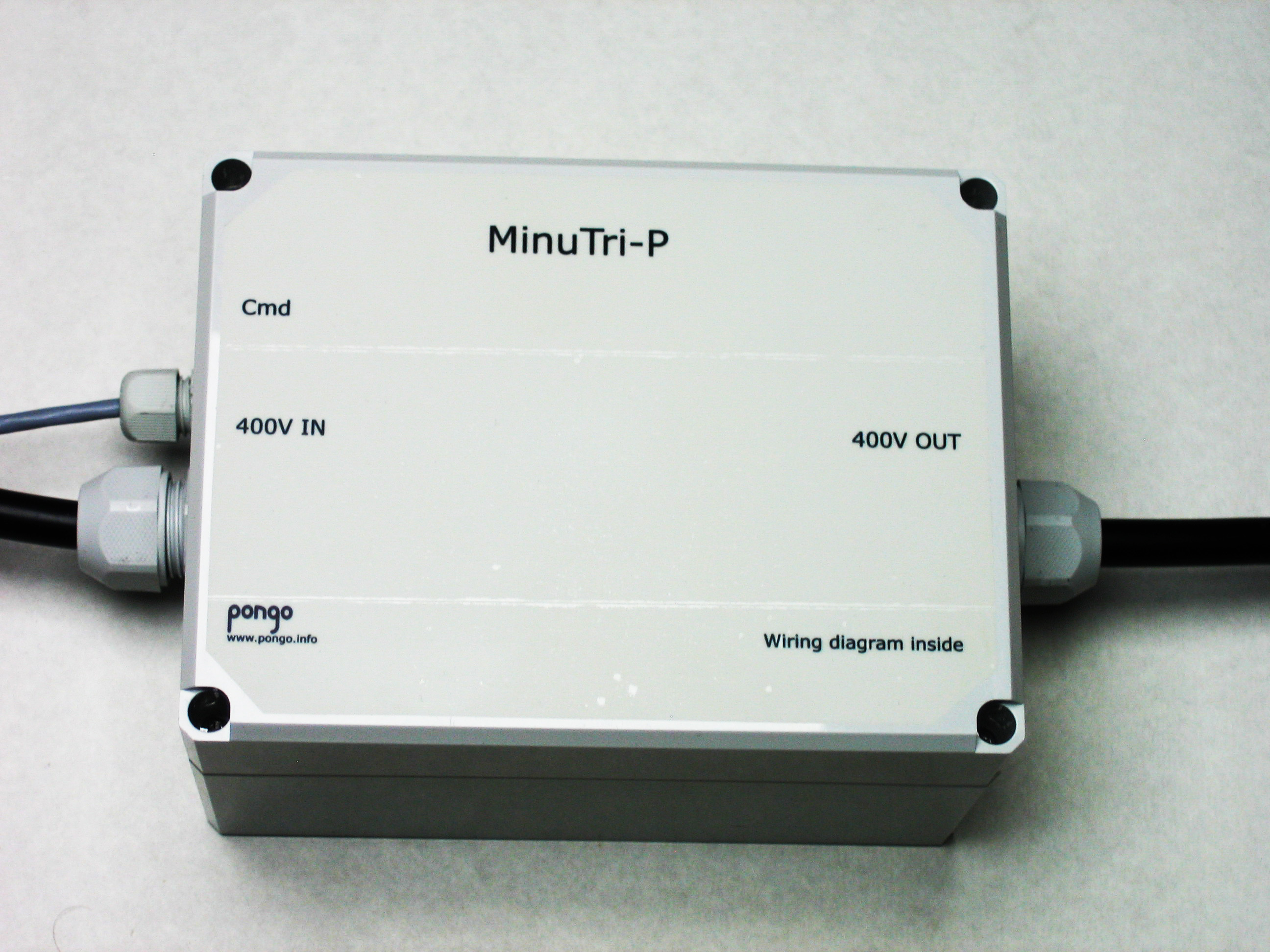

MinuTri-P:

|
Cette
deuxième entité est la partie puissance du dispositif. |
|
Cette
entité s'intercale entre l'alimentation triphasée et la charge.
|
|
Le
MinuTri-P comprend:
|
L'entrée triphasée. |
|
L'alimentation pour le relai et le MinuTri-C. |
|
Le
relais triphasé. |
|
La
liaison avec le MinuTri-C. |
|
La
sortie triphasée. |
|
|

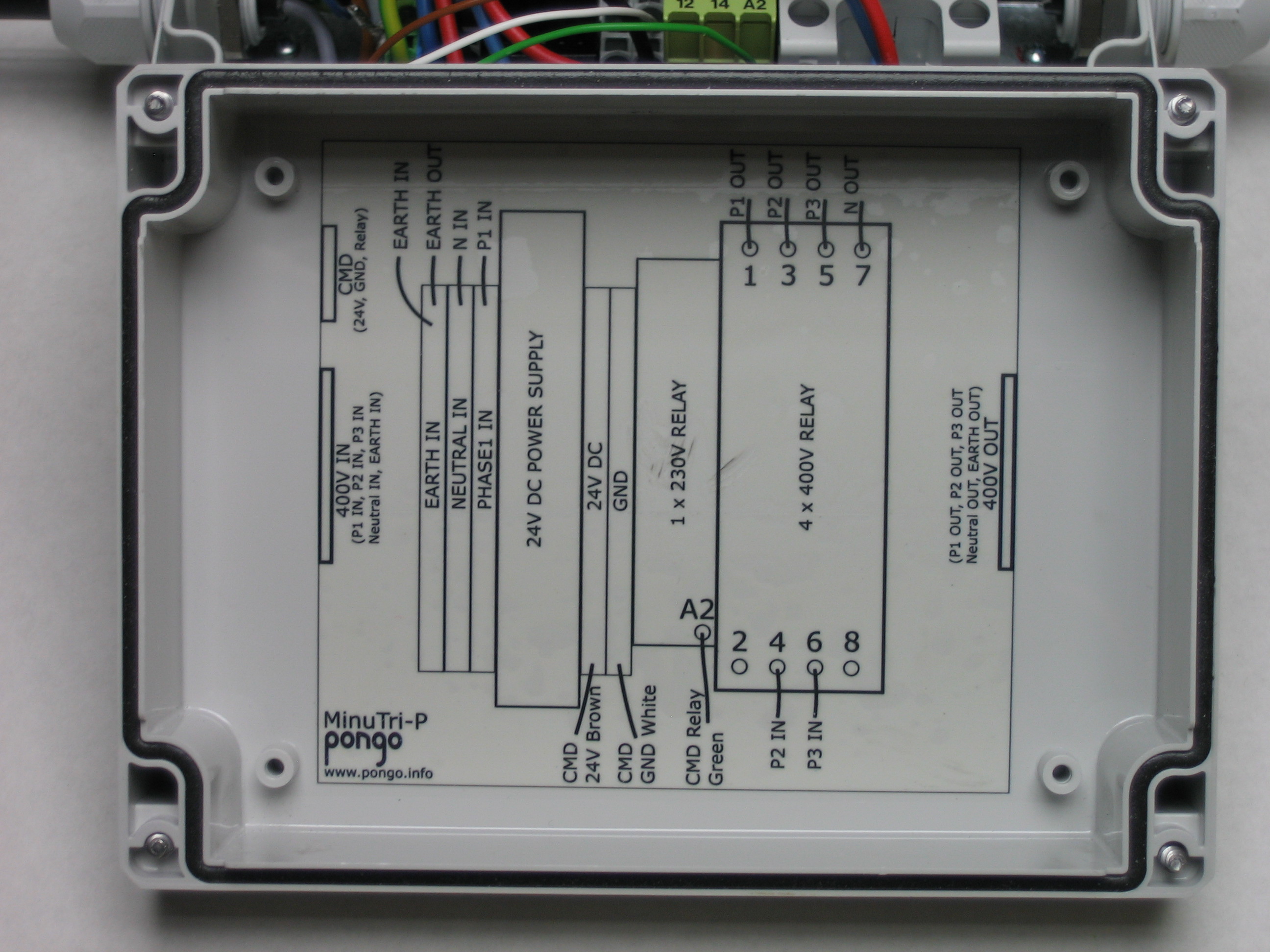

Les
instructions de câblages sont données par une étiquette collée à l'intérieur
du couvercle. |
|
Dimensions
du boîtier: 80mm x 120mm x 56mm. |
|
Fixation
possible par vis. |
|
Possibilité
d'obtenir des versions partiellement ou totalement pré-câblées.
|
Avantages
| Solution innovante, robuste, simple à installer, à
configurer et à utiliser en tant que minuterie triphasée |
| Interface simple |
Téléchargements
|
Fichier |
Désignation du contenu du fichier |
| |
|
|
|
|
Prix
| Description |
Référence |
Prix |
| MinuTri-C |
E15516 |
395.00 CHF |
| MinuTri-P |
E15518 |
645.00 CHF |
| MinuTri-C + MinuTri-P |
E15516 + E15518 |
950.00 CHF |
Pour
toute information complémentaire:
info@pongo.info
|
