Interface DMX512 pour MODBUS ETHERNET

 Dimensions: 72mm x 90mm x 70mm

Prévu pour rail DIN et tableau électrique

Description générale de l’appareil

L'EthDmxMod est un dispositif permettant de commander des dispositifs (principalement des éclairages) compatibles DMX512 à partir d'un automate programmable Modbus Ethernet.

L'EthDmxMod est interfaçable en Modbus Ethernet.

Un site web intégré permet de modifier les paramètres de connexion.

Partie DMX512

L'EthDmxMod génère la trame DMX512 complète à 250 kbits/sec.

Le byte de start code DMX (qui précède le premier byte DMX512) est à 0.

Partie Modbus

Commandes reconnues: commande 06 (écriture d'un registre), commande 16 (écriture de registre(s))

Allocation des registres pour les commandes 06 et 16:

Le site web intégré à l'appareil

L'EthDmxMod intègre un site web. Il est accessible par l'adresse IP (ex: 192.168.1.100 directement dans la barre d'adresse de l'explorateur) ou par le Hostname (ex http://ETHDMXMOD/ directement dans la barre d'adresse de l'explorateur).

Deux pages web sont accessibles:

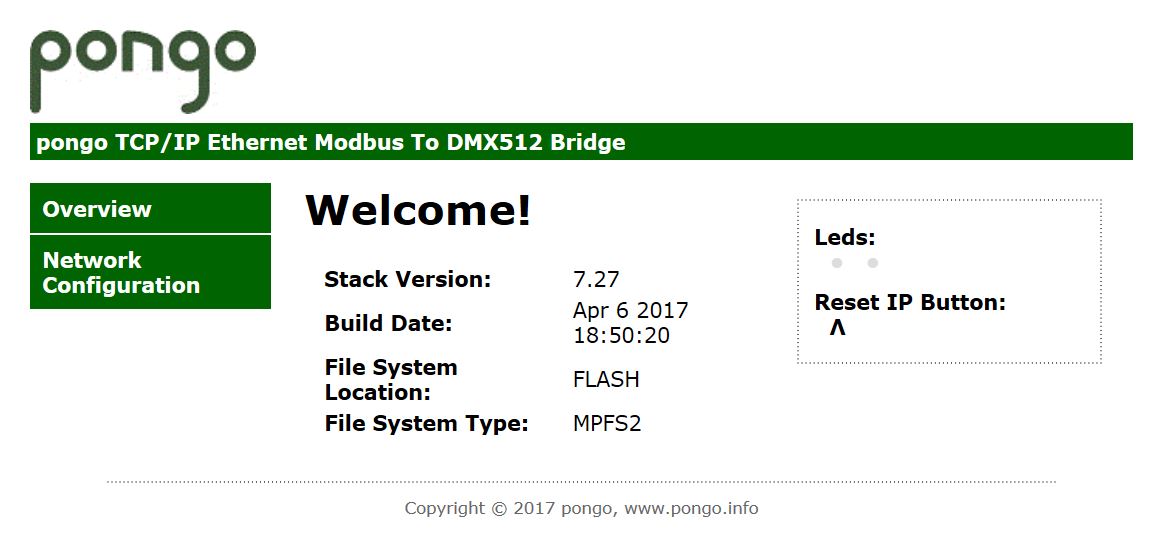

1) La page d'accueil qui donne les informations générales

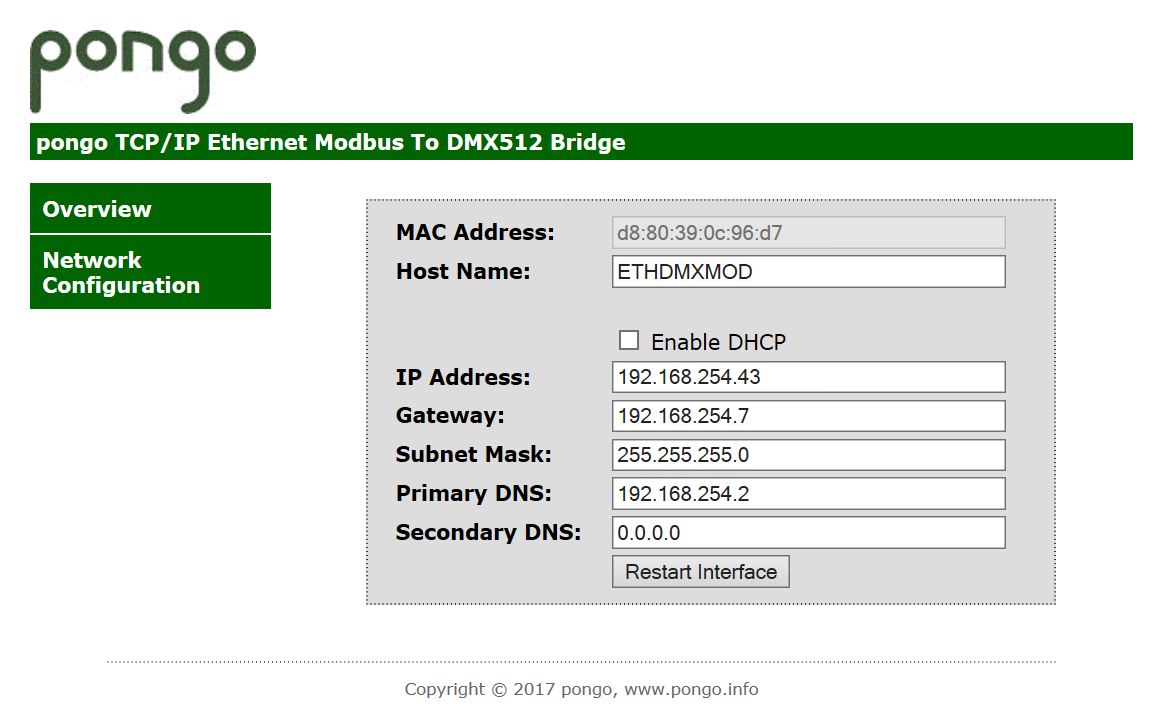

2) La page de configuration de connexion qui permet de choisir DHCP ou pas, l'adresse IP et ses corollaires ainsi que le Hostname. Cette page demande un nom d'utilisateur et un mot de passe.

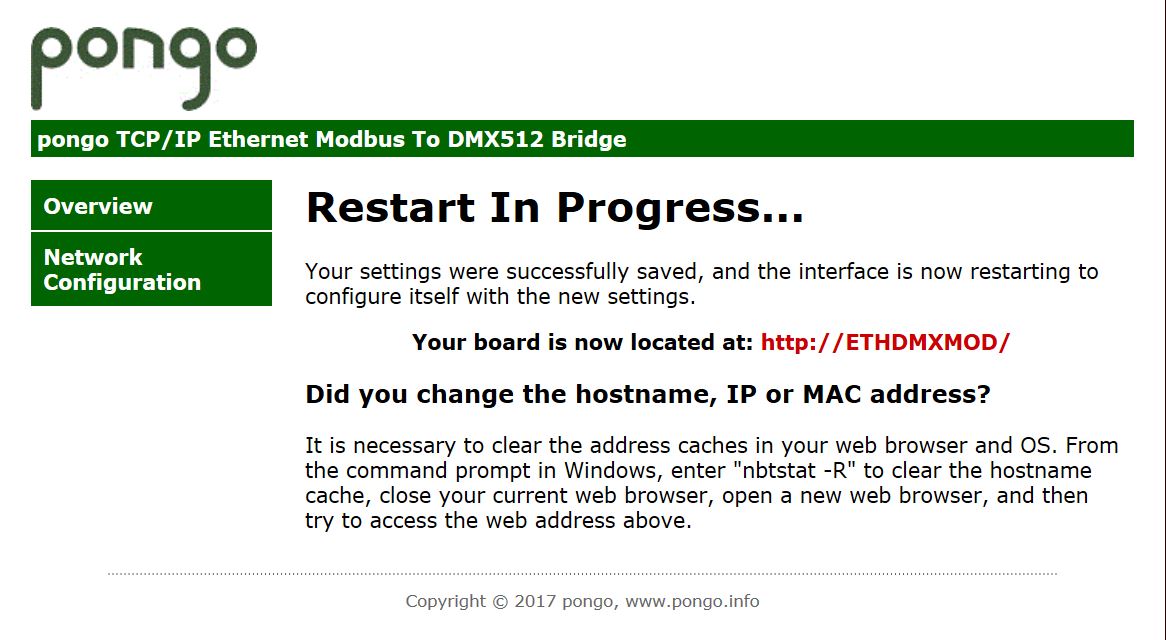

En cliquant sur le bouton Restart Interface, une page d'information s'affiche.

Les paramètres de connexion, conservés dans une mémoire non-volatile, sont directement appliqués et seront repris au prochain démarrage.

Les Leds

L'EthDmxMod est équipé d'une led bicolore rouge + verte. La led rouge clignote à la seconde (led de vie). La led verte s'allume brièvement lorsqu'une commande Modbus valide a été reçue.

Les Boutons

L'EthDmxMod est équipé de 2 boutons clairement identifiés par des étiquettes. Le premier bouton (Reset) réalise un reset hard. Le deuxième bouton (ResetIp) est un bouton de réinitialisation des paramètres de connexion. Une pression comprise entre 3s et 8s valide à nouveau le DHCP. Une pression de plus de 8s valide à nouveau le DHCP et réinitialise le Hostname à ETHDMXMOD. L'EthDmxMod est redémarré en tenant compte de ces nouveaux paramètres dès que le bouton ResetIP est relâché.

Les Paramètres par défaut

Les paramètres de connexion par défaut sont donnés sur une étiquette collée sur la partie droite de l'EthDmxMod. Cela permet de ne pas avoir à les chercher dans un manuel tout en étant situés dans un endroit discret.

L’alimentation

L'EthDmxMod s’alimente simplement par une tension continue pouvant varier entre 8 et 35V par le connecteur d’alimentation prévu à cet effet.

Avantages

Téléchargements

Prix

Pour toute information complémentaire: info@pongo.info
