Dispositif de commande de dalles d'éclairage à leds RGB 24V

 Valise style vanity case

Autres types de boîtier possible

Description générale de l’appareil

Le Lumino3panneaux est un dispositif permettant

Tous les paramètres de fonctionnement sont enregistrés dans une mémoire non volatile. A l'enclenchement de l'appareil, il se retrouvera exactement dans la configuration qu'il avait lors de son arrêt.

Le Lumino3panneaux est constitué d'une interface graphique tactile, d'une carte d'interface et d'une alimentation.

Le tout est intégré dans une mallette style vanity case, élégant et facile à transporter.

Les seules connexions sont le 230V et une connexion pour chacune des 3 dalles d'éclairage à leds RGB ou groupes de dalles d'éclairage à leds RGB.

L'interface utilisateur

L'interface utilisateur est réalisée grâce à un écran couleur tactile qui permet:

De gérer 3 dalles d'éclairage à leds RGB ou groupes de dalles d'éclairage à leds RGB, max 24W par couleur.

Les dalles d'éclairage à leds RGB doivent pouvoir être alimentées en 24VDC. La variation d'intensité se fait par PWM.

Pour chaque dalle d'éclairage à leds RGB ou groupe de dalles d'éclairage à leds RGB, on peut déterminer la couleur: une des 12 couleurs de la luminothérapie ou le blanc ou le noir (extinction) ou une couleur personnelle ou la fonction Fibonacci

Chaque fois que l'on change de couleur, un chronomètre est affiché permettant de savoir depuis combien de temps cette couleur est appliquée.

Ecran de base: la couleur choisie pour le panneau choisi clignote et un timer de cette couleur est affiché

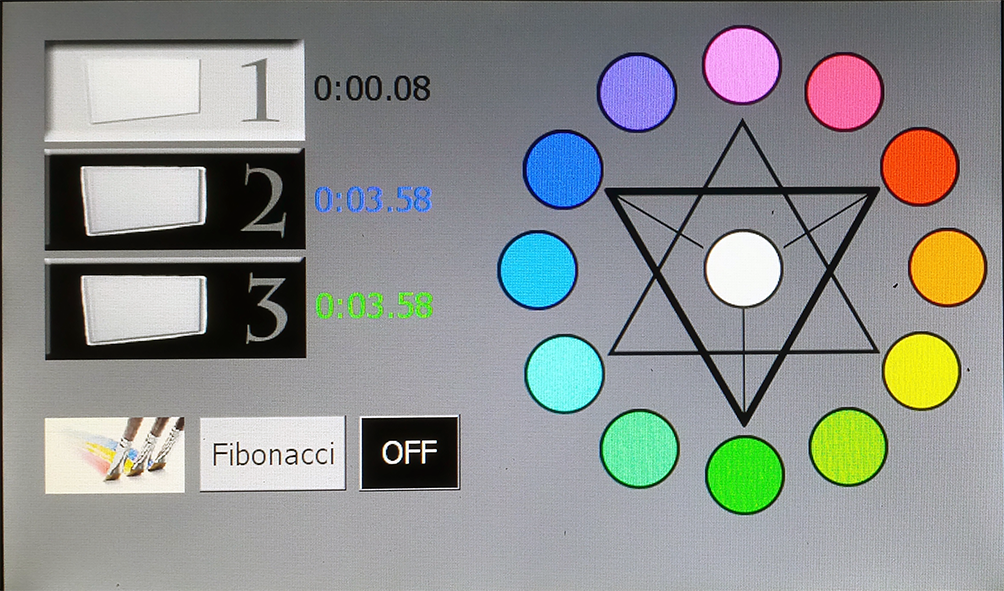

Ecran de base avec Fibonacci activé, la variation d'intensité disparait:

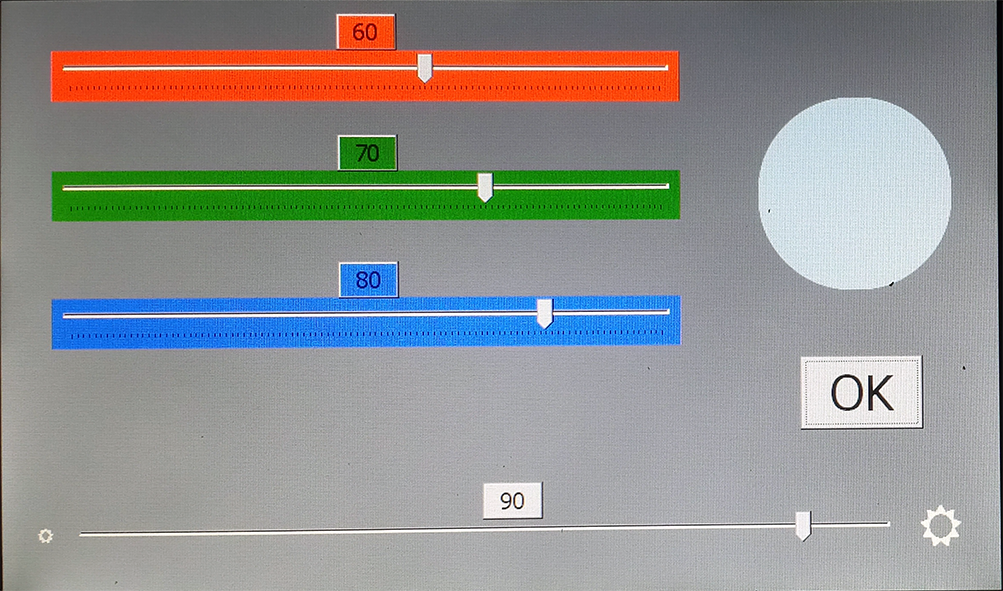

Ecran de couleur personnelle (les 3 pinceaux):

Chaque curseur peut être déplacé avec le doigt ou on peu entrer la valeur en pressant sur le bouton donnant cette valeur.

Les panneaux de leds

Les dalles d'éclairage à leds RGB doivent être du type 24VDC, commande en tension. La variation d'intensité se fait par PWM.

Chaque connecteur des 3 dalles d'éclairage à leds RGB ou groupes de dalles d'éclairage à leds RGB fournit le 24V et les commandes PWM des 3 couleurs RGB.

L’alimentation

Le Lumino3panneaux s’alimente simplement par le 230V alternatif par le connecteur d’alimentation prévu à cet effet.

Avantages

Téléchargements

Prix

Pour toute information complémentaire: info@pongo.info
